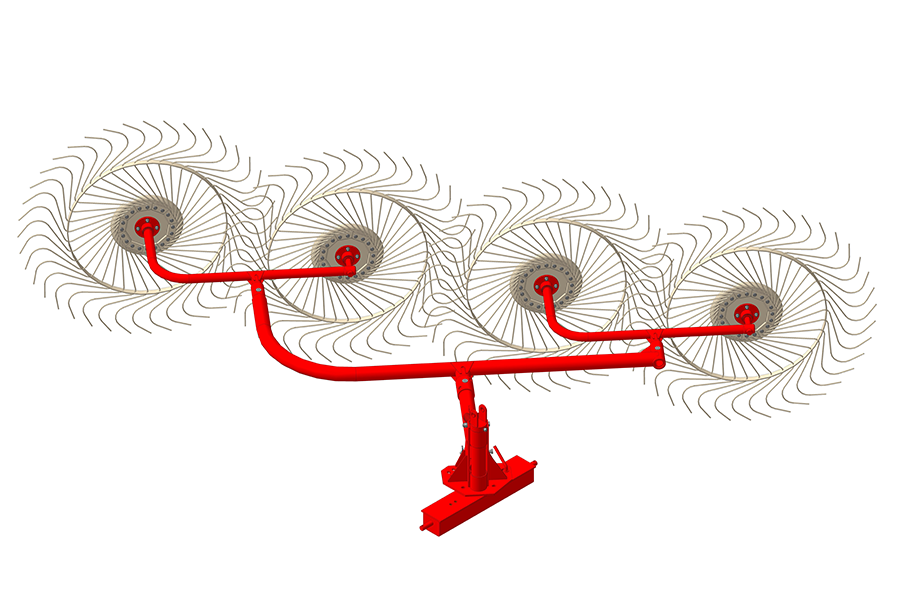

Грабли ГВН-3 агрегатируются с колесными тракторами класса 0,6–1,4 т. с. Привод рабочих органов (рабочих колес) осуществляется за счет сцепления их с почвой. При движении граблей ГВН-3 по прокосу, рабочие колеса за счет сцепления с почвой вращаются. Благодаря расположению пальцевых колес под углом к направлению движения и вращению их, провяленная масса, захваченная первым колесом, перемещается на величину захвата этого колеса. Затем оно подхватывается вторым, третьим и т. д. колесами. Таким образом, после прохода всех колес образуется валок. Процесс ворошения у граблей ГВН-3производится за счет изменения положения секций граблей, когда каждое рабочее колесо перемещаясь и вспушивая массу, не подает ее в зону действия следующего колеса. При движении секции вдоль валка — последний сдвигается в сторону и оборачивается.
Технические характеристики
|
1 |
Тип устройства |
Колесно-пальцевые навесные |
|
2 |
Производительность при сгребании за час основного времени, га/час, до |
4 |
|
3 |
Ширина захвата, м |
|
|
- при сгребании |
2,7 |
|
|
- при ворошении |
3,8 |
|
|
4 |
Количество рабочих колёс, шт. |
4 |
|
5 |
Диаметр рабочего колеса, мм |
1350 |
|
6 |
Количество зубьев на одном колесе, шт. |
40 |
|
7 |
Рабочая скорость, км/ч, до |
15 |
|
8 |
Транспортная скорость, км/ч, до |
25 |
|
9 |
Габаритные размеры, мм, не более |
|
|
Рабочее положение |
||
|
- длина |
3800 |
|
|
- ширина |
3800 |
|
|
- высота |
1350 |
|
|
Транспортное положение |
||
|
- длина |
3800 |
|
|
- ширина |
|
|
